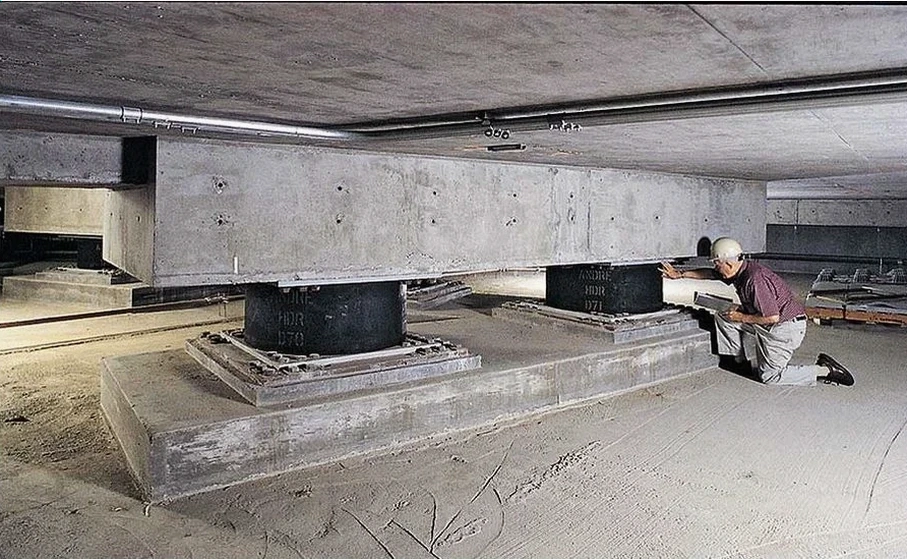

La normativa sísmica chilena NCh433.Of1996 Mod.2012 establece exigencias de desempeño que en Calama adquieren una relevancia particular. Ubicada a 2.260 metros de altitud en pleno Desierto de Atacama, la ciudad enfrenta una combinación de sismicidad cortical activa y suelos salinos que modifican la respuesta dinámica de las estructuras. El diseño de aislación sísmica de base consiste en incorporar dispositivos de alta flexibilidad horizontal entre la cimentación y la superestructura, desacoplando el movimiento del terreno del edificio. Reducimos las aceleraciones transmitidas entre un 60% y 80% respecto a una solución de base fija, protegiendo tanto la estructura como los contenidos y equipamiento interior. Para proyectos que requieren conocer la rigidez del estrato de apoyo antes de definir los aisladores, conviene realizar un ensayo CPT que permita obtener perfiles continuos de resistencia en los depósitos granulares típicos del sector norte de la ciudad.
En Calama desacoplar la estructura del suelo no es un lujo: es la diferencia entre reparar durante meses o reabrir en días después del próximo gran sismo cordillerano.
Procedimiento y alcance
Consideraciones locales
Las condiciones geotécnicas en el sector poniente de Calama, hacia la ribera del río Loa, difieren notablemente de las del sector oriente próximo al cerro. En la zona baja predominan depósitos finos con presencia de sales solubles que, bajo carga sísmica, pueden presentar asentamientos diferenciales; en la zona alta afloran gravas densas con mejor comportamiento dinámico. Un mismo diseño de aislación sísmica de base puede comportarse de manera distinta si no se considera esta variabilidad en el modelo de interacción suelo-estructura. La agresividad química del suelo salino también ataca los elementos metálicos de anclaje y las placas de conexión, por lo que especificamos aceros con protección catódica y hormigones con requisitos de durabilidad extendida. La combinación de un sismo cortical superficial con un perfil de suelo flexible en el valle genera amplificaciones que la aislación debe absorber sin alcanzar el desplazamiento último del dispositivo: calibrar esa holgura es el núcleo del diseño seguro.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Normativa técnica vigente
NCh433.Of1996 Mod.2012 — Diseño sísmico de edificios, NCh2745 — Análisis y diseño de edificios con aislación sísmica, NCh3411:2018 — Ensayos de dispositivos de aislación sísmica, NCh2369.Of2003 — Diseño sísmico de estructuras e instalaciones industriales, NCh3171 — Diseño estructural — Cargas de viento y nieve (complementaria para cubiertas)
Servicios complementarios
Diseño y modelación de sistemas de aislación
Desarrollamos modelos no lineales en software de elementos finitos para calibrar la respuesta de aisladores de alto amortiguamiento (HDRB), deslizantes (FPS) y sus combinaciones híbridas. Definimos desplazamientos máximos, fuerza de restitución y nivel de amortiguamiento efectivo considerando el sismo máximo posible y el sismo de servicio según NCh2745. El diseño integra la interfaz con las instalaciones sísmicas —ductos flexibles, juntas de piso, escaleras desacopladas— para eliminar puentes de rigidez que anulen la efectividad del sistema.
Ensayos de prototipos y control de calidad en obra
Coordinamos campañas de ensayo conforme a NCh3411 en laboratorios acreditados ISO 17025, sometiendo los aisladores a ciclos de desplazamiento, carga vertical y velocidad para verificar el cumplimiento de los parámetros de diseño. Durante la construcción supervisamos el posicionamiento topográfico de cada unidad, la nivelación de las placas de anclaje y la ejecución de morteros de alta resistencia bajo los aisladores, asegurando que la transferencia de carga ocurra sin excentricidades.
Parámetros típicos
Preguntas frecuentes
¿Qué ventaja concreta tiene la aislación sísmica frente a un diseño sismorresistente convencional en Calama?
El diseño sismorresistente convencional acepta daño controlado en los elementos estructurales para disipar energía durante el sismo. La aislación sísmica de base, en cambio, concentra la demanda de deformación en los aisladores —dispositivos diseñados para soportar grandes desplazamientos sin degradarse— manteniendo la superestructura prácticamente en rango elástico. En Calama, donde la actividad minera exige continuidad operacional en edificios corporativos, hospitales y centros de control, esto significa que la edificación puede permanecer ocupada inmediatamente después del evento sísmico, sin necesidad de clausura por evaluación estructural ni reparaciones mayores.
¿En qué rango de costo se sitúa el diseño de aislación sísmica para un proyecto en Calama?
Los honorarios por el diseño completo —modelación, planos de detalle, especificaciones técnicas y coordinación con proveedores de aisladores— se sitúan típicamente entre $1.783.000 y $3.659.000, dependiendo de la complejidad geométrica de la planta, la cantidad de aisladores a modelar individualmente y la necesidad de análisis tiempo-historia con registros representativos de la sismicidad local. Este monto no incluye el suministro de los dispositivos ni los ensayos de prototipo, que cotizamos por separado una vez definida la configuración óptima.
¿Qué información geotécnica necesitan antes de comenzar el diseño de aislación?
Requerimos un perfil de velocidades de onda de corte hasta al menos 30 metros de profundidad —idealmente obtenido mediante MASW o downhole—, la clasificación sísmica del suelo según el Decreto Supremo 61, y los resultados de ensayos de compresión no confinada en muestras inalteradas si existen estratos finos. Con estos datos definimos el espectro de sitio y los parámetros dinámicos del suelo de fundación, indispensables para calibrar el modelo de interacción suelo-aisladores-estructura sin subestimar los desplazamientos laterales.
¿Es factible incorporar aislación sísmica en edificios ya existentes en Calama?
Sí, existen técnicas de retrofit con aislación sísmica que consisten en cortar la estructura a nivel de sobrecimiento e insertar los aisladores mediante gatos hidráulicos, transfiriendo progresivamente la carga. Es un procedimiento complejo que exige un refuerzo temporal de la superestructura y un estudio detallado de la transferencia de cargas durante las fases de izaje. En edificios patrimoniales o estratégicos donde reforzar convencionalmente obligaría a demoliciones internas extensas, esta alternativa puede resultar más costo-efectiva y menos invasiva.
