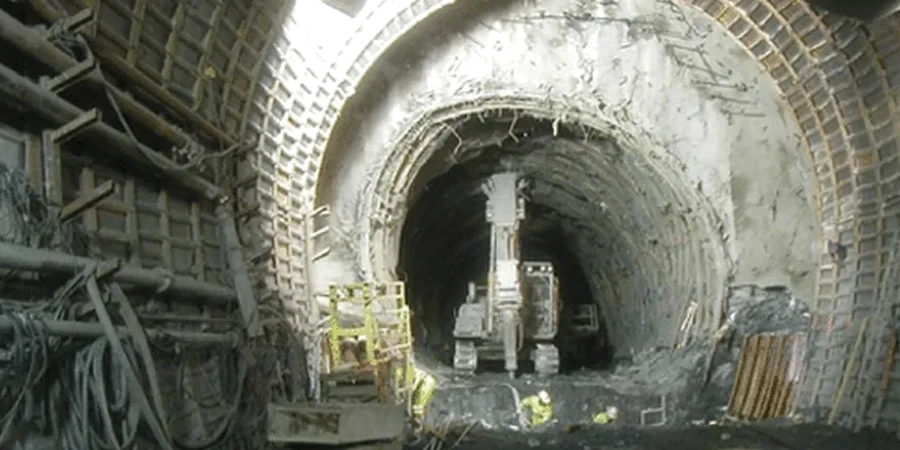

Calama está a 2.260 metros de altitud, y perforar un túnel en los depósitos salinos del río Loa no se parece a nada que hayas hecho en la costa. Acá el suelo blando viene con sales solubles, limos colapsables y una napa que se mueve según el ciclo minero. Nosotros entramos a terreno con máquinas que soportan la sequedad y el polvo en suspensión, sacamos muestras inalteradas y las procesamos en laboratorio propio antes de que pierdan humedad o se deterioren. El ensayo CPT nos da un perfil continuo sin alterar la muestra, y lo amarramos a los sondeos mecánicos para ver la variabilidad lateral. Un túnel en Calama no se diseña con fórmulas genéricas: la química del suelo manda, y la presencia de anhidrita o yeso cambia el comportamiento a largo plazo. Llevamos años metidos en proyectos de infraestructura minera y vial en la región, y sabemos que cada metro de avance tiene su historia bajo tierra.
En Calama, el colapso por humedecimiento de un limo salino puede reducir la sección del túnel en semanas; lo medimos antes de abrir el frente.
Procedimiento y alcance
Consideraciones locales
Entre el sector de la exfinca San Cristóbal y el área industrial de Puerto Seco, el subsuelo cambia de gravas limpias a limos salinos de potencia variable, y esa transición es justo donde un túnel se encuentra con sorpresas. En San Cristóbal podés tener un macizo granular que se sostiene bien a sección llena, pero en Puerto Seco el mismo nivel aparece con lentes de arcilla salina que pierden resistencia al menor aumento de humedad. La diferencia de comportamiento es tan marcada que ignorarla implica riesgo de convergencia excesiva o desprendimientos en el frente de excavación. Nosotros mapeamos esa variabilidad con perfiles estratigráficos detallados y corremos ensayos de carga puntual en testigos de roca blanda para alimentar el modelo de elementos finitos. Un túnel en Calama atraviesa zonas con pH agresivo al shotcrete, y eso obliga a especificar cementos resistentes a sulfatos desde la etapa de diseño geotécnico.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Normativa técnica vigente
NCh1508.Of2014 - Geotecnia - Estudio de suelos para obras de edificación, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh3171.Of2010 - Diseño estructural - Excavaciones, entibaciones y socalzados
Servicios complementarios
Campaña geotécnica en túnel
Perforaciones con recuperación de testigos, ensayos SPT y CPT en trazado, instalación de piezómetros Casagrande para monitoreo de napa freática.
Ensayos de laboratorio especializados
Corte directo consolidado drenado, compresión simple, ensayo de colapso, difracción de rayos X y determinación de sulfatos y cloruros en suelos salinos.
Clasificación geomecánica y modelamiento
Índice RMR, sistema Q de Barton, determinación de sostenimientos según NCh2369 y modelamiento en elementos finitos para predecir convergencia y estabilidad del frente.
Parámetros típicos
Preguntas frecuentes
¿Qué particularidad tiene el suelo blando en Calama para excavar túneles?
La gran diferencia está en la salinidad. Los limos y arcillas del valle contienen sulfatos, cloruros y a veces yeso que atacan el hormigón y el shotcrete si no se especifica cemento resistente. Además, muchos finos son colapsables: al humedecerse pierden estructura y generan asentamientos diferenciales que afectan la sección del túnel.
¿Qué ensayos de laboratorio son indispensables para un túnel en suelo blando acá?
Además de la clasificación básica, necesitás corte directo consolidado drenado para obtener cohesión y fricción efectivas, ensayo de colapso por humedecimiento según Jennings, y difracción de rayos X para identificar minerales expansivos y sales. Si la napa es agresiva, medimos pH y contenido de sulfatos.
¿Cuánto cuesta un análisis geotécnico completo para un túnel en suelo blando en Calama?
El rango de inversión para una campaña que incluya perforaciones, ensayos de laboratorio y modelamiento va desde $1.801.000 hasta $7.387.000, dependiendo de la longitud del túnel, la cantidad de sondajes y la complejidad de los ensayos requeridos.
¿Qué normativa chilena aplica al diseño geotécnico de túneles en esta zona?
La base es la NCh1508 para estudios de suelo, la NCh2369 para diseño sísmico de obras industriales —que cubre túneles mineros— y la NCh3171 para excavaciones y sostenimientos. En el casco urbano también se referencia la NCh433 para verificar efectos en superficie.
