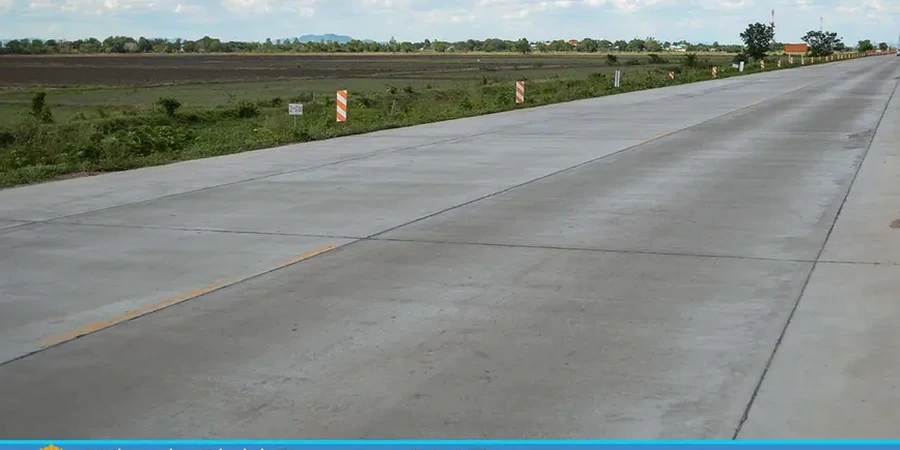

El diseño de pavimento rígido en Calama exige un dominio técnico que pocas veces se encuentra en manuales genéricos. Acá no basta con una resistencia a la compresión estándar: la NCh1508 y la NCh433 imponen verificaciones sísmicas que en esta latitud resultan determinantes. La ciudad, a 2.260 msnm y con más de 300 días de radiación solar intensa al año, castiga el hormigón con gradientes térmicos brutales. Un pavimento mal diseñado en el sector de la Avenida Balmaceda puede fisurarse en menos de dos temporadas. Nosotros partimos de la prospección geotécnica: sin un buen ensayo CPT o un perfil de sondaje SPT en la subrasante salina, el modelo de Westergaard no sirve de nada. La clave está en anticipar el alabeo por temperatura y la pérdida de soporte por sales antes de que la losa esté vaciada.
En Calama, el alabeo térmico diario puede generar tensiones de tracción en la fibra superior de la losa superiores al 40 % del módulo de rotura del hormigón.
Procedimiento y alcance
Consideraciones locales
La cuenca del río Loa, sobre la cual se asienta Calama, presenta depósitos evaporíticos con alto contenido de sulfatos y cloruros. A 22.4° de latitud sur, la napa freática en algunos sectores está a menos de 3 metros y con pH agresivo al cemento Portland común. Saltarse un estudio de suelos acá no es un riesgo: es una certeza de falla. La reacción sulfática interna puede expandir la pasta de cemento y reventar la losa desde adentro. Además, la combinación de sismicidad tipo 2 según NCh433 con suelos potencialmente licuables obliga a verificar la licuefacción en las capas de apoyo. Un pavimento rígido sin un tratamiento de base granular drenante y sin un cemento resistente a sulfatos (tipo SR) tiene una vida útil de apenas 3 a 5 años en estas condiciones.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Normativa técnica vigente
NCh433.Of1996 Mod.2012 (Diseño sísmico de edificios - aplicación a pavimentos industriales), NCh1508.Of2014 (Geotecnia - Estudio de suelos para pavimentos), NCh3171.Of2010 (Diseño de pavimentos rígidos - Método AASHTO adaptado), NCh2369.Of2003 (Diseño sísmico de estructuras industriales - referencia para juntas)
Servicios complementarios
Diseño estructural de pavimento rígido
Cálculo de espesores, armadura de refuerzo continuo (si aplica), y detallamiento de juntas de contracción, expansión y construcción. Modelación de fatiga por cargas de tránsito y tensiones combinadas por gradiente térmico según los lineamientos de la NCh3171 y las guías del LNV del MOP.
Diagnóstico de patologías en pavimentos existentes
Evaluación en terreno de fisuración por retracción, bombeo de finos en juntas, escalonamiento y deterioro por sales. Extracción de núcleos para ensayos de compresión y petrografía. Propuesta de bacheo estructural o recapado adherido cuando la losa aún tiene capacidad remanente.
Parámetros típicos
Preguntas frecuentes
¿Qué norma rige el diseño de pavimento rígido en Calama?
Principalmente la NCh3171, que adapta el método AASHTO 93 a la realidad chilena. También aplican la NCh1508 para la exploración geotécnica de la subrasante y la NCh433 para las verificaciones sísmicas de losas que funcionan como diafragma en edificios industriales. No usamos normativa ASTM; nos ceñimos al sistema NCh del INN.
¿Cuánto cuesta el diseño de un pavimento rígido para una nave industrial en Calama?
Depende de la superficie y del tráfico previsto. Para una nave de 2.000 a 5.000 m² con un estudio de suelos ya ejecutado, el diseño estructural y las especificaciones técnicas se encuentran en un rango de $1.032.000 a $2.935.000. Si hay que hacer la prospección geotécnica, se suma aparte.
¿Por qué se fisuran las losas de hormigón en el desierto de Calama?
Tres causas principales: el gradiente térmico día-noche, que fácilmente supera los 20 °C y genera alabeo; el ataque químico de sulfatos y cloruros del suelo salino que expanden la pasta de cemento; y la falta de juntas o una subrasante mal compactada que provoca asentamientos diferenciales. El diseño debe atacar las tres simultáneamente.
¿Qué tipo de cemento recomiendan para pavimentos en Calama?
Especificamos cemento de alta resistencia a los sulfatos, clase SR (similar al IP-MS en nomenclatura chilena), con una relación agua/cemento máxima de 0.45. Para tráfico pesado, exigimos un hormigón H-40 como mínimo, curado con membrana de alto poder de retención para evitar la evaporación rápida que el clima seco impone.
