Un proyecto de edificación en altura cerca del río Loa nos dejó una enseñanza clara: sin un diseño de anclajes que considere la agresividad química del suelo, el sostenimiento falla antes de lo previsto. En Calama, con sus más de 170,000 habitantes y una altitud que supera los 2,200 metros, la combinación de suelos salinos, extrema aridez y una sismicidad marcada por la zona 3 de la NCh433 exige soluciones de contención que vayan más allá del cálculo estándar. Los sondajes SPT suelen revelar estratos de gravas con sales que atacan el acero de los tendones si no se especifica una protección anticorrosión adecuada. Nuestro equipo aborda cada proyecto entendiendo que un anclaje en el sector poniente de la ciudad, donde las cenizas volcánicas del San Pedro se mezclan con costras salinas, se comporta distinto a uno instalado en la terraza fluvial del Loa. Diseñamos sistemas activos y pasivos que garantizan la estabilidad de excavaciones profundas y taludes, integrando la norma NCh1508 para asegurar la vida útil de la estructura en un entorno tan demandante.
En suelos salinos de Calama, la falla de un anclaje rara vez es por carga: casi siempre es por corrosión no prevista en el diseño.
Procedimiento y alcance
Consideraciones locales
Un error que hemos visto repetirse en Calama es asumir que los anclajes diseñados para la zona central del país funcionan igual acá. Las constructoras que llegan de Santiago a veces especifican protección simple para los tendones, sin considerar que el contenido de sulfatos del suelo calameño —que puede superar los 5,000 ppm en algunos sectores— degrada la lechada en menos de una década. Cuando un anclaje cede en una excavación profunda, el colapso no es gradual: la falla de un bulbo puede desencadenar una falla progresiva en la cortina de contención, con consecuencias graves para los trabajadores y las estructuras vecinas. Otra omisión común es no considerar el efecto de la succión osmótica que genera el suelo no saturado de la pampa: la aparente resistencia al corte que se mide en una calicata seca desaparece si una rotura de matriz de agua humedece el terreno. Por eso insistimos en ensayos de humedad natural y en un control riguroso de la inyección de lechada, verificando que la presión de inyección no fracture el suelo y genere pérdidas de lechada que dejen el bulbo incompleto. Saltarse estos pasos no es un riesgo calculado: es jugar con la estabilidad de la obra en una de las zonas sísmicas más activas del país.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Normativa técnica vigente
NCh433 Of.2012 Mod.2020 — Diseño sísmico de edificios, NCh1508 — Anclajes inyectados en suelo y roca, NCh2369 Of.2003 — Diseño sísmico de estructuras industriales, NCh3171 — Durabilidad de estructuras de hormigón armado
Servicios complementarios

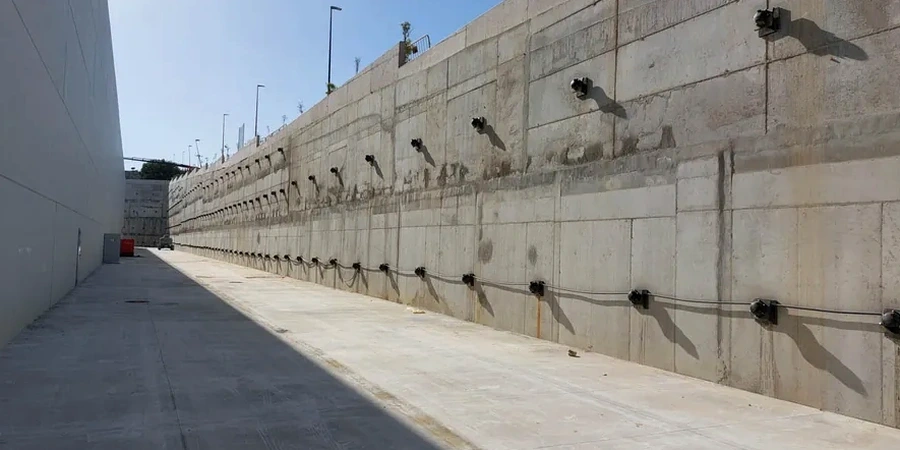

Diseño de anclajes activos para excavaciones profundas
Calculamos la carga de bloqueo, la longitud libre y la longitud de bulbo para garantizar la estabilidad de muros colados o tablestacados en el casco urbano de Calama. Incluye verificación de estabilidad global con equilibrio límite y modelación de interacción suelo-estructura.
Diseño de anclajes pasivos para taludes en roca meteorizada
Especificamos patrones de pernos y cables pasivos para estabilizar cortes en la formación de gravas cementadas del Loa. El diseño considera la pérdida de resistencia por meteorización acelerada que provocan los ciclos térmicos día-noche, típicos de la altitud calameña.
Especificación de protección anticorrosión clase I y II
Definimos el sistema de protección según la agresividad del suelo, usando vainas corrugadas, lechada densa y tubos de inyección que aseguren el recubrimiento total del tendón. Aplicamos los criterios de durabilidad de la NCh3171 para garantizar una vida útil de 50 años.
Ensayos de verificación y puesta en tensión
Ejecutamos pruebas de arrancamiento en anclajes de sacrificio para validar la capacidad última del bulbo, y supervisamos la puesta en tensión de los anclajes activos según el procedimiento de carga escalonada que exige la NCh1508.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta el diseño de anclajes activos y pasivos en Calama?
El costo varía según la envergadura del proyecto y la cantidad de anclajes a diseñar. Para una obra típica en Calama, el rango de honorarios por el diseño completo —incluyendo memoria de cálculo, planos y especificaciones técnicas— oscila entre $431,000 y $1,955,000 pesos chilenos. Este valor no incluye la ejecución de los sondajes exploratorios ni los ensayos de arrancamiento, que se cotizan por separado según el programa de investigación geotécnica.
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
Un anclaje activo se tensiona con un gato hidráulico hasta alcanzar una carga de diseño y se bloquea contra la estructura de contención, aplicando una fuerza controlada desde el inicio. Es ideal cuando se necesita limitar las deformaciones del terreno, como en excavaciones que colindan con edificios o calles. Un anclaje pasivo no se tensiona: entra en carga solo cuando el suelo se deforma lo suficiente para movilizar la resistencia del bulbo. Se usa más en estabilización de taludes donde se tolera un pequeño desplazamiento antes de que el sistema trabaje.
¿Por qué es crítica la protección anticorrosión en los anclajes de Calama?
Los suelos de Calama tienen concentraciones elevadas de sales solubles —cloruros y sulfatos— que atacan químicamente el acero de los tendones y la lechada de cemento. Sin una protección de doble barrera, un anclaje puede perder sección resistente en menos de diez años. La NCh1508 clasifica los ambientes de exposición y exige protección clase I o II según la agresividad. En nuestro diseño, especificamos vainas estancas, lechada con baja relación agua/cemento y aditivos inhibidores de corrosión para asegurar que el anclaje cumpla su vida útil de diseño sin degradación prematura. Ver más.
